Montageset – Schrägdach/Ziegeldach – für 4 x PV-Module (hochkant 2×2, nebeneinander 1×4)

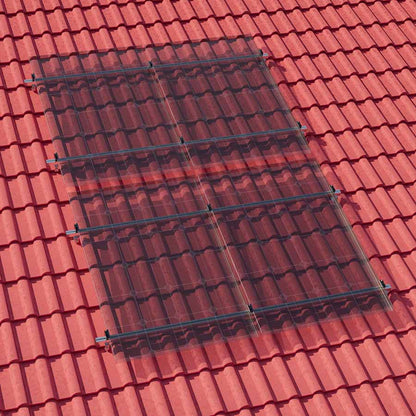

Entdecken Sie unser vielseitiges Montageset für Schräg- und Ziegeldächer, speziell entwickelt als Unterkonstruktion für ein leistungsstarkes Kleinkraftwerk mit 4 PV-Modulen, inklusive Zubehör für eine Modulrahmenhöhe von 30 mm. Egal, ob Sie Ihr Modul hochkant (2×2) oder nebeneinander (1×4) montieren möchten – mit unserem Montageset haben Sie die Flexibilität, die perfekte Ausrichtung für Ihre Solarmodule zu wählen.

Die Montageschienen vom Typ-2 Standard bestehen aus hochwertigem Aluminium EN AW - 6060 T66 mit einer Stärke von 1,6 mm. Trotz der stabilen Bauweise ist das gesamte Set erstaunlich leicht mit einer Gesamtmasse von nur 18 kg. Die kompakte Größe der Montageschienen ermöglicht eine einfache Handhabung und Installation.

Im Set enthalten sind folgende Komponenten:

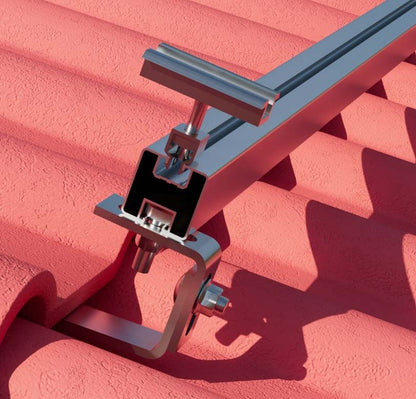

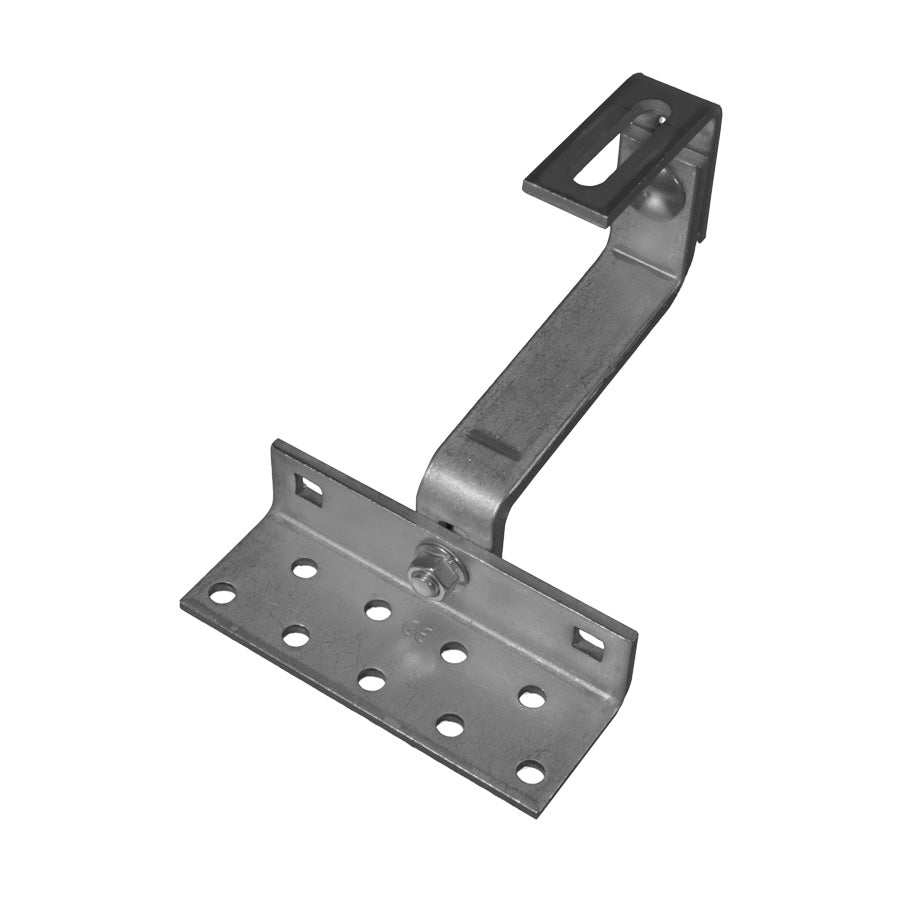

• 12 x Mittellast-Dachhaken, 3-fach verstellbar: Diese Dachhaken gewährleisten eine sichere und anpassungsfähige Befestigung an Ihrem Dach.
• 24 x Tellerkopfschrauben, 8x100mm: Die robusten Schrauben sorgen für eine sichere Verbindung der Montageschienen.
• 8 x Montageschiene Typ-2 Standard, 1200 mm: Die hochwertigen Montageschienen bieten die ideale Basis für Ihr Solarmodul.
• 12 x Hammerkopfschrauben M10: Für eine einfache und schnelle Befestigung der PV-Module an den Montageschienen.
• 12 x Sechskantsperrzahnmutter M10: Die Sicherungsmuttern gewährleisten eine stabile Fixierung des Moduls.
• 8 x Endklemmen-Klick System für 30 mm Rahmenhöhe: Diese Endklemmen bieten einen sicheren Halt für die äußeren PV-Module.
• 6 x Mittelklemmen-Klick-System für 30 mm Rahmenhöhe: Die Mittelklemmen ermöglichen eine solide Installation der inneren PV-Module.
• 12 x Schienenverbinder Typ-1 Standard: Die Schienenverbinder gewährleisten eine sichere Verbindung zwischen den Montageschienen.
• 8 x Endkappen schwarz: Die Endkappen verleihen Ihrem Projekt eine professionelle Optik.

Bitte beachten Sie, dass Module, Wechselrichter und Kabel nicht Teil dieses Sets sind und separat beschafft werden müssen. Für Komplettpakete mit Modulen und Wechselrichtern laden wir Sie ein, unsere Kategorie „Set Kleinkraftwerke“ zu erkunden.

Wir möchten Sie darauf hinweisen, dass die Schnittkanten der Klemmen unbehandelt sind und nicht schwarz eloxiert werden.

Lieferzeit:

• durchschnittlich 10 Werktage

Datenblatt
