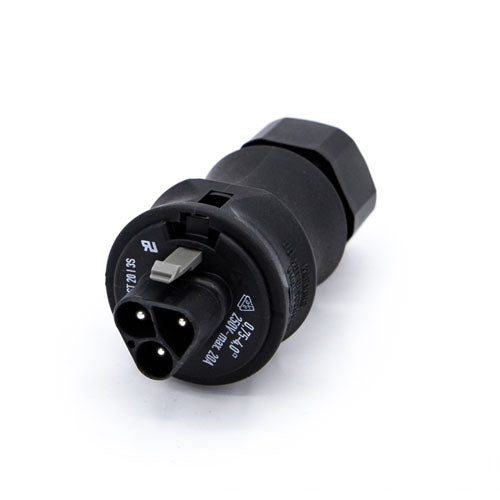

Steckerverbindung Stecker RST20 3S S1 ZR2 SW

Technische Daten

Allgemein

Bemessungsstrom 20 A
Bemessungsspannung 250 V
Bemessungsstoßspannung 4 kV
Zugentlastung ja
Verschmutzungsgrad 3
Verriegelbar selbstverriegelnd (mit Werkzeug lösbar)
Codierfarbe / Kontakteinsatz schwarz
Polkennzeichnung L, N, PE
Gehäusefarbe mit Zugentlastung schwarz

Anschlussdaten

Kabeldurchmesser max. 10 mm
Kabeldurchmesser min. 6 mm
Anschlussquerschnitt eindrähtig mm² max. 6 mm²
Anschlussquerschnitt eindrähtig mm² min. 0,75 mm²
Anschlussquerschnitt eindrähtig AWG min. 16 AWG
Anschlussquerschnitt eindrähtig AWG max. 10 AWG
Anschlussquerschnitt feindrähtig mm² max. 6 mm²
Anschlussquerschnitt feindrähtig mm² min. 0,75 mm²
Anschlüsse pro Pol 1
Anschlussquerschnitt mehrdrähtig mm² min. 0,75 mm²
Anschlussquerschnitt mehrdrähtig mm² max. 6 mm²
Anschlussquerschnitt mehrdrähtig AWG min. 16 AWG
Anschlussquerschnitt mehrdrähtig AWG max. 10 AWG
Abmantellänge 26,5 mm
Abisolierlänge 8 mm

Ausführung Stecker                                                                                            Anschlussart Schraubanschluss                                                                              Schutzart (IP) IP66/68 (3m;2h) /IP69

Werkstoff

Werkstoff des Gehäuses Polyamid                                                                            Halogenfrei ja                                                                                              Kontaktmaterial CuZn                                                                                                Brandlast 0,266 kWh                                                                                                    Isolierteil Dauertemperaturbeständigkeit 100 °C                                    Oberflächenbehandlung versilbert

Abmessungen                                                                                                               Länge 79,1 mm                                                                                                              Breite 34,6 mm                                                                                                              Höhe 34,6 mm

Klassifikation

ECLASS 8.1 27440605                                                                                                    ETIM 7.0 EC002560                                                                                                        ETIM 6.0 EC002560                                                                                                        ETIM 5.0 EC002560                                                                                                        ETIM 4.0 EC002560

Hinweis

Hinweis Die Schraubklemmenanschlüsse aller RST® sind zum Anschluss von unvorbereiteten Leitern (ohne Aderendhülse) nach EN 60999-1 geeignet.
